１２００ＭＨｚ５０エレメント・ループの製作

ただいま製作記事、執筆中です。

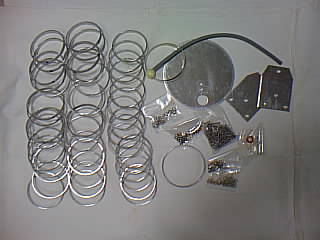

いままで自宅では、マキ電機製の３２エレメント・ループアンテナを使用していました。 しかしながらもう少し「利得が欲しい」「遠距離通信をしたい」と思うようになり １２００ＭＨｚ ５０エレメント・ループアンテナを製作することにしました。 ループアンテナを製作にするには、リング状のエレメントが必要ですが、 エレメントの自作での製作は面倒なので、マキ電機さんで購入しました。 今回はエレメントから２５m/m角の５ｍブームまで、すべてマキ電機さんで調達していただきました。

品名	サイズ	数量	備考
ブーム	２５m/m角	１	アルミ５ｍ定尺
エレメント	ディレクター黄色	２０	アルミ
エレメント	ディレクター緑色	１５	アルミ
エレメント	ディレクター青色	１５	アルミ
エレメント	ラジエター用	１	完成品ケーブル付き
エレメント	リフレクター用	１	アルミ
反射板	リフレクター用	１	アルミ
反射板取付金具	リフレクター用	１セット	Ｌ金具、ネジ等
３ｍｍネジ	３０ｍｍ	５０	ステンレス
ナット	３ｍｍ用	５０	ステンレス
スプリングワッシャー	３ｍｍ用	５０	ステンレス
ＮＪコネクター	５Ｄ２Ｖ用	１	ラジエター用
クロスマウント	取付け用	１セット	ステンレス
ブーム取付金具	ブーム取付け用	４	アルミ三角板

すべて「マキ電機」で購入しました。

まず２５m/m角のアルミパイプを４１０cmにカットして、次の間隔でブームに３．５ｍｍの穴を空けます。（貫通させる）
但しＲ２の反射板はＬ型金具でブームに取付けるので、穴の位置を考慮して加工して下さい。

エレメント	反射板Ｒ２－リフレクタＲ１	リフレクタＲ１－ラジエターＲａ	ラジエターＲａ－Ｄ１
エレメント間隔（ｃｍ）	５	２．５	３

エレメント	Ｄ１－Ｄ２	Ｄ２－Ｄ３	Ｄ３－Ｄ４	Ｄ４－Ｄ５	Ｄ５－Ｄ６	Ｄ６－Ｄ７
エレメント間隔（ｃｍ）	２	４．５	４．５	４	５	９

エレメント	Ｄ７－Ｄ８	Ｄ８－Ｄ９	Ｄ９－Ｄ１０	Ｄ１０－Ｄ１１	Ｄ１１－Ｄ１２	Ｄ＊－Ｄ４７まで
エレメント間隔（ｃｍ）	９	９	９	９	９	９

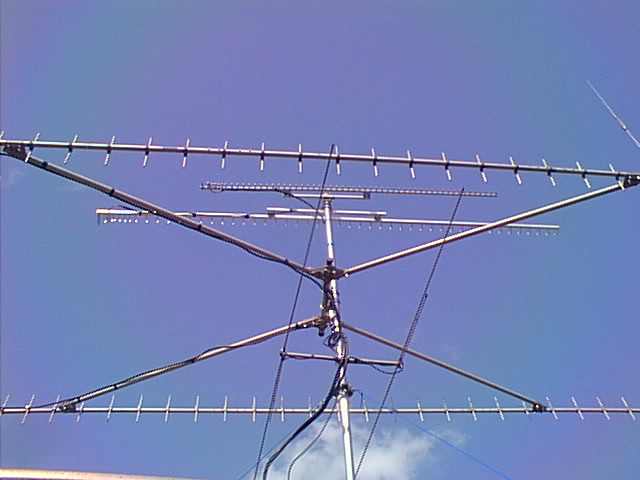

１２００ＭＨｚ５０エレメント・ループ（上から２番目）
