ところが、さすが出力１Ｗでは相手を呼べどもなかなか応答いただけずでＳが５９＋＋位の方でないと交信が出来ない状態でした。
そこで、前回は直下リニアアンプを製作しましたが、今回は卓上タイプのリニアアンプを製作してみました。
１２００ＭＨｚ帯ですと、直下タイプがベストなのですが、アパート・マンション住まいの方の様に、アンテナをベランダ等に設置されていて、アンテナから無線機までのケーブルの距離が短かければ、卓上タイプでもかなりの効果があります。
また旧式の無線機で受信感度が悪いと思われる方にも、たいへん効果的です。
今回も、前回と同様に三菱のパワ－モジュ－ル Ｍ５７７６２を使用して製作する事にしました。
最近は三菱のパワ－モジュ－ル Ｍ５７７６２も、秋葉原でもかなり出回るようになり、けっこう安価に入手する事ができました。
今回製作するリニアアンプにも、プリアンプを内蔵しました。
プリアンプにはマキ電機の１２００ＭＨｚプリアンプ・キットを使用しました。
今回、私が使用した１２００ＭＨｚプリアンプ・キットはキャビティー１段タイプの物で受信素子にはＨＥＭＴのＭＧＦ４３１７Ｄ（ＭＧＦ４３１９Ｇ）を使用した高性能のものです。
この１２００ＭＨｚプリアンプ・キットはキャビティーと共振棒に銀メッキが施されており貫通コン、ギガ・トリマー等、高級パーツが使用されています。
製作もそれほど難しくなく、説明書どうりに製作して、約1時間で完成しました。
調整も簡単で、弱い信号の局を聞きながら、トリマーと共振棒２本で受信感度が最大になるようにします。
こんな簡単な調整でも、受信利得は２０ｄｂ以上、ＮＦ０．５以下の性能が出せます。
ＮＦ最良で組立調整をすれば、ＮＦ０．４以下も実現出来るそうです。
組み上がった物をマキ電機で測定してもらいました。
１２００MHzプリアンプの利得（２０ｄｂ以上）
早速ここ２週間ほど使用しました結果、安定した性能を保っています。
今回の卓上タイプでも、送信、受信とも大変良好になり、かなりの性能の向上が認められました。
製作は約1日で、製作費用はすべての材料費込みで２万円以内で作ることできました。
製作に使用したパーツは、おおよそ以下の品物です。
| 品名 | 数量 | 購入店 | 備考 |
|---|---|---|---|
| ケ－ス | 1個 | ラジオ・デパート | ． |
| ヒ－トシンク | 1個 | 日米商事 | ジャンク品 |
| Ｍ５７７６２用２パラ基板 | 1枚 | マキ電機 | ． |
| Ｍ５７７６２ | 1個 | 秋葉原 | 三菱パワーモジュール |
| １２００ＭＨｚプリアンプキット | １セット | マキ電機 | ＨＥＭＴ使用、キャビティ－１段 |
| キャリアコントロ－ル・ユニット | 1個 | マキ電機 | 完成品 |
| 同軸リレ－・Ｇ４Ｙ－１５２Ｐ | ２個 | 在庫 | 代替品あり |
| Ｇ４Ｙ－１５２Ｐ用基板 | ２枚 | マキ電機 | 代替品あり |
| 同軸ケーブル・２．５Ｄ２Ｖ | 1ｍ | マキ電機 | ． |
| ＮＲ型コネクタ－ | ２個 | マキ電機 | 角座 |
| トグル・スイッチ | １個 | 在庫 | １５Ａ以上の物 |
| 発光ダイオード ＬＥＤ | ２個 | 在庫 | 赤１個．黄１個 |
| ダイオード １ＳＳ９９ | ２個 | 在庫 | 代替品あり |
| コンデサー ０．５Ｐ | １個 | マキ電機 | セラミック |
| ダイオード １０Ｄ－１ | ２個 | 在庫 | リレー保護用 １Ｓ１５８８でも可 |
その他の小物パ－ツは手持品を使いました。
今回の製作も、ほとんどがキット品とユニットを組み合わせた物なので、製作はそれほど難しくありません。

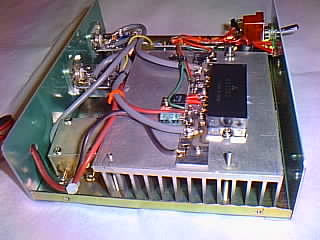

卓上リニアアンプの内部構造
リニアアンプ部の製作はパワーモジュールのＭ５７７６２を使用して作りました。
これは三菱製の１２００ＭＨｚ帯用パワーモジュ－ルで多くの無線機に採用されています。
このパワーモジュールはＳＳＢ・ＦＭとオールモードで使用でき、最大で出力が２０Ｗ以上出せる能力があります。
今回は、ハンディー機用ですので、無調整でも確実に１０Ｗの出力を得られます。
私は、今回もＡＴＴを入れずにハンディ－機のＬＯＷ出力で対応する事としました。
バイアス電圧は３端子レギュレーター７８０８を使い８Ｖバイアスとしました。
３端子レギュレーター７８０８
基板はマキ電機でパワ－モジュ－ル用基板（２パラ用）を加工して使用します。
この基板は両面基板でスルーホール加工された高級基板です。
この基板で２台分、作れます。
マキ電機のパワ－モジュ－ル用基板には、製作方法が書かれた説明書が付いてきますので、パワーアンプ部の製作の参考にして下さい。
２パラで製作すると、最大４０Ｗの出力が得られますので、ＥＭＥ用にも利用できます。
あと一応プリアンプ保護の為にクリッパ－ダイオ－ドを付けておきました。
ダイオ－ドは端子間容量の少ない１ＳＳ９９を２個を使用しました。１ＳＳ９７でもＯｋです。
（１ＳＳ９７、９９はすでに生産中止の様ですが、秋月電子に在庫があります。2003年1月現在）
本当はキャビティ－２段ＫＩＴにして保護回路をいれる方法がベストです。
あと入出力関係ですが、リレ－は入力側、出力側にＧ４Ｙ－１５２Ｐを使用しました。
Ｇ４Ｙ－１５２ＰＧ４Ｙ－１５２Ｐは５ＧＨｚ帯まで十分使用できる高性能の高周波リレ－でしたが、すでに生産中止になり、現在では入手は非常に困難です。
２・４ＧＨｚ位まででしたら、Ｇ５Ｙ－１が代用できると聞いています。
マキ電機さんでＧ５Ｙ－１用の基板がすでに出来ているので、これから作られる方はこちらを利用さるのが良いと思います。
コネクターは入出力ともＮ型を使用します。
キャリアコントロ－ルは完成品ですので、リレ－出力を各リレ－に１２Ｖ出力はＴＸ側をＭ５７７６２の初段に、ＲＸ側をプリアンプの電源に結線するだけでした。
あとディレ－タイムの調整が出来るので、ＳＳＢでも使えるように少しタイムラグを持たせました。
ケースの加工
まずケースを加工します。
前面にトグル・スイッチとＬＥＤ取り付け用の穴をあけます。
後面にはＮ型コネクター用に１６ｍｍと３．５ｍｍの穴を２個所分加工し、電源ケーブル用に１０ｍｍの穴をあけます。
１６ｍｍの加工は、小さい穴を初めにあけてからリーマで広げるか、丸ヤスリで加工します。
または、シャーシ・パンチャーを使うと非常にきれいに穴の加工が出来ます。
シャーシパンチャーとリーマ入出力リレー
先にリレーを基板に取り付けます。
Ｎ型コネクターの中心棒をやすりで斜めに少し削ります。
先ほどの基板を１００ＷのハンダコテでＮ型コネクターにハンダ付けします。
各リレーのプラス側にリレー保護に１０Ｄ－１を取り付けます。
無線機側のコネクター基板にキャリアコントロール検地用の０．５ｐのコンデサーとプリアンプ保護用に１ＳＳ９９のダイオード２個を取り付けます。
ヒートシンク（放熱器）
ヒートシンクはジャンク品が多く出回っていますので利用します。
無塗装の物を探して下さい。もちろん新品でもＯＫですよ。
使用するケースに入るように、適当な大きさに、金ノコで切断加工します。
ヒートシンクにモジュールと基板の取り付け用に２ｍｍの下穴をあけて、３ｍｍネジのタップを切ります。
また、ケースに取り付けるための加工もします。
リニアアンプ基板
基板はマキ電機のパワ－モジュ－ル用基板（２パラ用）を加工して使用します。
この基板は２パラ用ですので、半分に切断して使用します。
加工した基板２パラで製作する方は、そのまま使用します。
基板には、先にチップコンをハンダ付けしてからモジュールを取り付けます。
モジュールの足は短く切断しておきます。
２Ｐギガトリマーは必要に応じて付けてください。
パワーモジュール Ｍ５７７６２
絶対最大定格（Ｔ Ａ ＝２５℃）
| 項目 | 略号 | 定格 | 単位 |
| 電圧 | Ｖｃｃ | １７ | Ｖ |
| 電流 | Ｉｃｃ | ８ | Ａ |
| バイアス電圧 | Ｖｂ | ９ | Ｖ |
| 入力 50Ω | Ｐin | ２ | Ｗ |
| 出力 50Ω | Ｐｏ | ２５ | Ｗ |
| チャネル温度 | Ｔｃ | -３０～＋１１０ | ℃ |
| 保存温度 | Ｔｓｔｇ | －４０～＋１１０ | ℃ |
パワーモジュールの裏側に薄く放熱用シリコングリスを塗り、ヒートシンクに取り付けます。
基板とパワーモジュールは確実にヒートシンクに密着するように、ネジ止めをして下さい。
リニアアンプ部は完成したら、単体でテストをします。
基板をもう一度確認して、取り付けミス、ハンダ・ブリッジ等がないかを確認します。
電圧をかけて、かく端子の電圧が正常かをテスターで計ります。
出力側にパワー計とダミーロードを接続してから、入力に１００ｍｍＷ程度を入れます。
これで５Ｗから１０Ｗの出力が得られます。（電源電圧 １３．８Ｖ）
もしパワーが出ない時は、すぐに電源を切り再度基板を確認して下さい。
また、入力を切ってもパワーが出ている場合は、発振していますので、電源を切りパスコンをさらに追加するか、モジュールの足（２，３，４）にフェライトビーズ（ＦＢ１０１）を入れて下さい。
１Ｗ入力すると約２０Ｗの出力が得られます。（電源電圧 １３．８Ｖ）
もし十分な出力が得られない時は、調整用にモジュールの出力端子とグランド間に２ｐのギガトリマーを入れて、出力が最大になるように、２Ｐのトリマーで調整します。
ギガトリマーが入手できないときは、０．５Ｐのチップコンを付けてください。
付けてもパワーがＵＰしない時は、外してください。パワーが上がる時はさらに０．５Ｐを追加してみて、最大パワーが得られるように調整してください。
市販されているパワーモジュールには性能のばらつきがありますので、２０Ｗの出力が得られないからと言って、過入力にならない様にして下さい。
最大入力は電源電圧１２Ｖの時に２Ｗですので、１３．８Ｖ時には１Ｗ程度にして下さい。
過入力しますと、一瞬にしてパワーモジュールを破壊してしまいます。
最後に入力のＳＷＲを計測して、ＳＷＲが２以上ある時は、コネクターと配線を見直してください。
プリアンプＫＩＴ
説明書をよくみて組み立てましょう。
部品の購入
ケース、ヒートシンク、コンデサー、ダイオード類などは、ジャンク品を探せば、かなり安価に製作が可能です。
秋葉原でしたら日米商事、鈴商、千石、秋月などで入手できます。
また、初めて製作される人は、多くのパーツを購入しなければなりませんが、この記事に書いたほとんどの部品、パーツ類はマキ電機で入手可能ですので、問い合わせてみて下さい。
余談
マキ電機のパワ－モジュ－ル用基板（２パラ用）を加工しますが、２台分出来てしまいます。もう１枚は予備にしても、誰かにあげても良いのですが、実は加工した基板は、三菱製の各種パワ－モジュ－ルに使用できますので、５０ＭＨｚ、１４４ＭＨｚ、４３０ＭＨｚ帯でも利用できます。工夫してみて下さい。
リニア・プリアンプの効果は絶大ですよ！
